| Produkteigenschaft | Wert |
|---|---|
| GTIN: | 4251677358314 |
| HAN: | 22390 |
| Kategorie: | Solar-Zubehör |
| Produkt-Art: | Zubehör |
| Lieferumfang:: |
Lieferumfang
|
| Anschluss: | Produktspezifisch |
| Farbe: | Rot/Schwarz |
| Artikelzustand: | Neu |
| Versandgewicht: | 0,15 kg |
| Artikelgewicht: | 0,15 kg |
| Abmessungen ( Länge × Breite × Höhe ): | 28,00 × 5,00 × 2,30 cm |

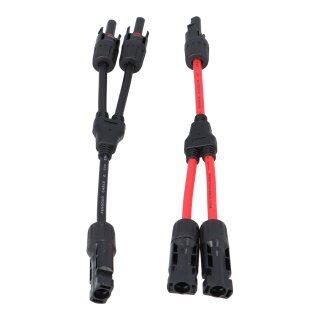

Solarkabel Y-Verteiler 6mm² M/FF und F/MM Rot Schwarz
Leistungsstarker Y-Verteiler für effiziente PV-Parallelschaltung
Der Solarkabel Y-Verteiler verbindet Solarmodule schnell und sicher in der Parallelschaltung. Das hochleitfähige 6 mm² Kabel nach H1Z2Z2-K Standard ermöglicht stabile Ströme bis 40 A bei bis zu 1000 V DC. Das Set umfasst M/FF (1x männlich auf 2x weiblich) und F/MM (1x weiblich auf 2x männlich) und sorgt so für maximale Flexibilität beim Aufbau Ihres PV-Arrays.
Robuste, wetterfeste Bauweise
Gehäuse aus strapazierfähigem Hartkunststoff (PPO) und der Schutzgrad IP67 machen den Y-Verteiler wasserdicht, staubgeschützt und feuerfest. Der große Temperaturbereich von -40°C bis +90°C gewährleistet zuverlässigen Betrieb im Außenbereich – auch bei extremen Wetterbedingungen.
Sichere Polarität dank Rot/Schwarz
Die klare Farbkennzeichnung Rot/Schwarz erleichtert die schnelle und verpolungssichere Verbindung: Rot auf Rot, Schwarz auf Schwarz. So behalten Sie die Übersicht und minimieren Verdrahtungsfehler in Ihrer Photovoltaik-Installation.
Werkzeuglose, schnelle Montage
Die Steckverbinder lassen sich werkzeuglos zusammenfügen und ebenso einfach wieder lösen. Der geringe Kontaktwiderstand von = 5 mO sorgt für verlustarme Übertragung und einen effizienten Betrieb Ihres PV-Systems.
Kompatibel und flexibel im Einsatz
Der Y-Verbinder ist MC4-kompatibel und eignet sich für Solarkabel von 1,5–6 mm² (AWG 14–10). Ideal zur Erweiterung oder Zusammenführung von Modulsträngen in PV-Anlagen – von der Anlage auf dem Dach bis zu mobilen Setups.
Technische Daten
- Kabeltyp: H1Z2Z2-K, 6 mm²
- Nennstrom: 40 A
- Nennspannung: 1000 V DC (TÜV)
- Schutzgrad: IP67
- Kontaktwiderstand: = 5 mO
- Isolationswiderstand: > 500 mO
- Betriebstemperatur: -40°C bis +90°C
- Geeigneter Leiterquerschnitt: 1,5–6 mm² (AWG 14–10)
- Steckgesichter: M/FF und F/MM
- Farbe: Rot und Schwarz
- Gehäusematerial: PPO (Hartkunststoff)
Anwendungsbereiche
- Parallelschaltung von PV-Modulen
- Erweiterung von Mini-PV/Balkonkraftwerken
- Off-Grid-Systeme in Wohnmobil, Camper und Boot
- PV-Lösungen für Gartenhaus, Carport und Garage
- Mobile Solargeneratoren und DIY-Photovoltaik-Projekte
Kompatibilitäten
- PV-Steckverbinder Typ MC4-kompatibel
- Solarkabel 1,5–6 mm² (AWG 14–10)
- PV-Module und Strings bis 1000 V DC
- Systemströme bis 40 A
- Y-Verteiler M/FF (1x männlich auf 2x weiblich) und F/MM (1x weiblich auf 2x männlich)
Lieferumfang
- 1 Paar Y-Kabelverbinder (M/FF und F/MM) in Rot und Schwarz
