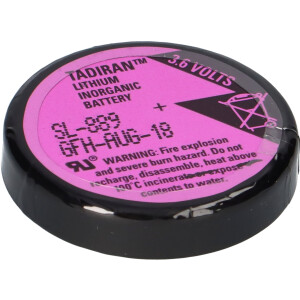

Tadiran SL-889/P: flache 3,6-V-Lithiumbatterie mit Printpins
Die Tadiran SL-889/P ist eine nicht wiederaufladbare Lithium-Thionylchlorid-Batterie mit 3,6 V und 1000 mAh. Die flache 1/10 D-Industriezelle der XOL-Reihe besitzt Printpins zur Montage auf einer Leiterplatte. Sie kommt für geeignete Elektronik mit geringem Dauerstrombedarf und langfristiger Batterieversorgung infrage.
Welche Ausführung erhalten Sie?
Artikel 1664 bezeichnet die Ausführung SL-889/P. Das Suffix /P steht hier für Pins. Die drei Anschlüsse sind laut Herstellerzeichnung als ein Pluspin und zwei Minuspins ausgeführt. Diese Anschlussform ist für passende PCB-Lötplätze vorgesehen.
Die SL-889/P verbindet 1000 mAh Nennkapazität mit einem etwa 33 mm breiten, nur 6,2 mm hohen Zellgehäuse. Die geringe Gehäusehöhe unterstützt flache Elektronikkonstruktionen. Das vollständige Einbaumaß wird zusätzlich durch die Printpins und die Montageposition bestimmt.
Einsatzbereiche und Auswahl
Die XOL-Baureihe ist auf ausgedehnte Betriebsdauer ausgerichtet. Typische Auswahlfälle sind stromsparende Industrieelektronik, Mess- und Überwachungsbaugruppen sowie geeignete Speicher- und Uhrzeitpufferungen. Eine Verwendung setzt voraus, dass die Schaltung für die Spannung, Chemie und Stromgrenzen dieser Primärzelle ausgelegt ist.
Das Modell ist keine Hochstromzelle. Für Baugruppen mit größeren Einschalt- oder Funkimpulsen muss die erreichbare Spannung während des gesamten Pulsprofils geprüft werden. Die angegebene Pulsstromfähigkeit ersetzt keine Prüfung der konkreten Anwendung.
Technische Daten
| Hersteller / Modell |
Tadiran / SL-889/P |
| Artikelnummer |
1664 |
| Baureihe |
LTC / XOL – Extended Operating Life |
| Chemisches System |
Lithium-Thionylchlorid (Li-SOCl₂) |
| Nennspannung |
3,6 V |
| Nennkapazität |
1000 mAh |
| Baugröße |
1/10 D |
| Anschlussart |
Printpins / Lötpins zur PCB-Montage |
| Pinzahl / Polbild |
3 Pins: ein Pluspin und zwei Minuspins; Orientierung nach Herstellerzeichnung |
| Pinraster laut Zeichnung |
7,62 mm; 15,24 mm zwischen den äußeren Pins |
| Pindurchmesser |
0,76 mm |
| Zellendurchmesser |
33,0 mm mit Toleranz −0,8 mm |
| Gehäusehöhe |
6,2 ±0,3 mm |
| Zeichnungsmaß inklusive Pins |
ca. 9,6 mm; Einbau nach vollständiger Herstellerzeichnung |
| Zellgewicht laut Datenblatt |
16 g |
| Nennstrom |
0,5 mA |
| Maximaler Dauerentladestrom |
10 mA |
| Pulsstromfähigkeit |
20 mA; abhängig von den Einsatzbedingungen |
| Temperaturbereich |
−55 bis +85 °C |
| Hersteller-Sachnummer |
11 1 18894 00 |
| Vergleichsreferenz im Shop |
TL-5134 |
| Wiederaufladbar |
Nein – Primärbatterie |
| Lieferumfang |
1 × Tadiran SL-889/P mit Printpins |
Die Leistungsangaben im Herstellerdatenblatt sind typische Werte nach einem Jahr Lagerung bei +25 °C. Verfügbare Kapazität und Betriebsspannung hängen unter anderem von Last, Temperatur, Lagerung und Abschaltspannung der Anwendung ab.
Vergleichsnummer TL-5134: Ersatz richtig prüfen
TL-5134 wird im AKKUman-Angebot als Vergleichsreferenz geführt. Vergleichen Sie vor einem Ersatz die vollständige Bezeichnung und Anschlussausführung der vorhandenen Batterie. Die Referenz ist keine pauschale Freigabe für alle Geräte oder Varianten dieser Typenfamilie.
- 3,6 V Nennspannung und Li-SOCl₂-Chemie mit der Geräteanforderung abgleichen.
- Printpin-Raster, Pinzahl und Polanordnung anhand der Leiterplatte und Herstellerzeichnung prüfen.
- Gehäusehöhe und tatsächlichen Einbauraum einschließlich Pins berücksichtigen.
- Dauerstrom, Lastimpulse und Mindestbetriebsspannung der Schaltung prüfen.
- Gerätefreigabe und gegebenenfalls geforderte Revision der Zelle abgleichen.
Einbau, Lagerung und Sicherheit
Primärbatterie – nicht laden: Die SL-889/P ist kein Akku. Sie darf weder an ein Ladegerät angeschlossen noch durch die Geräteschaltung geladen werden. Bei Pufferanwendungen muss eine Rückladung zuverlässig verhindert werden.
Der Einbau erfolgt durch fachkundige Personen nach den Vorgaben von Geräte- und Batteriehersteller. Polung beachten und Kontakte vor Kurzschluss schützen. Nicht öffnen, zerlegen, verbrennen oder über 100 °C erhitzen; Zellinhalt nicht mit Wasser in Kontakt bringen. Beschädigte oder undichte Batterien nicht verwenden.
Kühl und trocken lagern und die Pins vor unbeabsichtigtem Kontakt mit leitfähigen Gegenständen schützen. Eine langjährige Nutzungsdauer lässt sich aus der XOL-Bezeichnung allein nicht garantieren. Altbatterien getrennt sammeln und fachgerecht zurückgeben.
Häufige Fragen
Ist die Tadiran SL-889/P wiederaufladbar?
Nein. Es handelt sich um eine Lithium-Thionylchlorid-Primärbatterie. Wiederaufladen ist unzulässig.
Was bedeutet XOL?
XOL steht für Extended Operating Life. Die Baureihe ist auf eine ausgedehnte Betriebsdauer ausgerichtet; die tatsächliche Nutzungsdauer hängt von der Anwendung ab.
Welche Anschlüsse hat die /P-Ausführung?
Sie besitzt drei Printpins zur Leiterplattenmontage. Die Herstellerzeichnung zeigt einen Plusanschluss und zwei Minusanschlüsse. Raster und Orientierung müssen zum Leiterplattenlayout passen.
Kann ich die Batterie durch eine 3-V-Knopfzelle ersetzen?
Eine ähnliche Form bestätigt keine Austauschbarkeit. Diese Zelle arbeitet mit 3,6 V und Li-SOCl₂-Chemie. Spannung, Anschluss und elektrische Anforderungen müssen zur Schaltung passen.
Sind SL-886/P und SL-889/P austauschbar?
Sie haben unterschiedliche Kapazitäten und Gehäusehöhen. Ein Austausch ist nur bei ausreichendem Einbauraum und bestätigter elektrischer sowie mechanischer Eignung möglich.
Lieferumfang
1 × Tadiran SL-889/P Lithium-Thionylchlorid-Batterie, 3,6 V, 1000 mAh, mit Printpins.
