Mono D & 3/2 D NiMH Industriezellen mit 1,2V

NiMH D-Industriezellen gehören zu den großformatigen wiederaufladbaren Nickel-Metallhydrid-Zellen. Sie bieten deutlich mehr Zellvolumen und Kapazität als AA-, Sub-C- oder Baby-C-Zellen und werden insbesondere in professionellen Akkupacks, Industrieanwendungen, mobilen Geräten und technisch anspruchsvollen Batteriesystemen eingesetzt.

Bei AKKUman.de finden Sie unterschiedliche D-Bauformen von der kompakten 1/2-D-Zelle über klassische Mono-D-Zellen bis zur verlängerten 3/2-D-Zelle mit bis zu 14000mAh.

Zum Sortiment gehören unter anderem Zellen von XCell, GP und Mexcel. Viele Modelle sind zusätzlich mit U- oder Z-Lötfahne erhältlich.

Wichtig: Die Bezeichnung D allein reicht bei Industriezellen nicht aus. Tatsächliche Zelllänge, Durchmesser, Kapazität, Strombelastbarkeit, Kontaktierung und das vorhandene Ladeverfahren müssen immer mit dem Originalakku beziehungsweise Akkupack verglichen werden.

D, Mono, 1/2 D und 3/2 D – was bedeutet das?

Die Bezeichnung D beziehungsweise Mono beschreibt eine großformatige zylindrische Zelle.

Im Industriebereich existieren zusätzlich verschiedene Längenvarianten:

• 1/2 D: deutlich kürzer als eine klassische D-Zelle
• D / Mono: klassische D-Industriezellengröße
• 3/2 D: verlängerte D-Zelle mit deutlich höherem Zellvolumen

3/2-D-Zellen werden im Markt teilweise auch im Zusammenhang mit F-Zellen beziehungsweise F-ähnlichen Industriezellen bezeichnet. Für den technischen Ersatz sind jedoch immer die tatsächlichen Abmessungen und die vollständige Typbezeichnung maßgeblich.

NiMH D-Zellen nach Baugröße

1/2 D NiMH – kompakte D-Industriezelle

Die 1/2-D-Bauform verwendet ungefähr den großen Durchmesser einer D-Zelle, ist jedoch deutlich kürzer.

Bei AKKUman.de finden Sie beispielsweise die Mexcel 1/2 D mit:

• 1,2V Nennspannung
• 3500mAh Kapazität
• NiMH-Zellchemie
• kompakter 1/2-D-Bauform

Diese Baugröße wird insbesondere benötigt, wenn ein Batteriesystem hohe Kapazität bei begrenzter Einbaulänge verlangt.

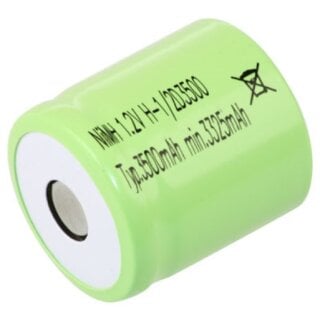

Mexcel 1/2 D – 3500mAh

Die Mexcel-1/2-D-Zelle bietet mit 3500mAh eine hohe Kapazität für eine verkürzte D-Bauform.

Eine 1/2-D-Zelle darf jedoch nicht automatisch durch eine normale D- oder 3/2-D-Zelle ersetzt werden, weil sich die Einbaulänge erheblich unterscheidet.

Mono D NiMH mit 8500mAh

Die XCell-D-Zelle mit 8500mAh gehört zur klassischen Mono-D-Industriezellenklasse.

Sie ist bei AKKUman.de unter anderem erhältlich als:

• Flat-Top-Industriezelle
• 8500mAh mit U-Lötfahne
• 8500mAh mit Z-Lötfahne

Damit eignet sich dieselbe Kapazitätsklasse für unterschiedliche bestehende Packkonstruktionen.

Mono D NiMH mit 9000mAh

Die 9000mAh-Klasse bildet derzeit den Schwerpunkt bei klassischen D-Zellen.

Wichtige Modelle sind:

• XCell D / Mono 9000mAh
• XCell D 9000mAh mit U-Lötfahne
• XCell D 9000mAh mit Z-Lötfahne
• GP GP900DH-EB 9000mAh Hochstrom

Diese Zellen kombinieren große absolute Kapazität mit dem robusten D-Industriezellenformat.

XCell Mono D 9000mAh

Die XCell Mono-D-Zelle gehört zu den wichtigen NiMH-Hochstromzellen im aktuellen Sortiment.

Die Produktdaten nennen:

• 1,2V Nennspannung
• 9000mAh Kapazität
• D / Mono
• Industrie-Hochstromzelle
• IEC HR20
• ca. 33mm Durchmesser
• ca. 59,5mm Höhe als Grundzelle
• ca. 165g Gewicht

Bei Versionen mit Kontaktfahne kann die angegebene Gesamthöhe aufgrund der Kontaktierung größer ausfallen.

8500mAh oder 9000mAh Mono D?

• XCell D: 8500mAh
• XCell D: 9000mAh

Die 9000mAh-Version bietet gegenüber 8500mAh rund 5,9% mehr nominelle Kapazität.

Bei einem bestehenden Akkupack sollte trotzdem geprüft werden, ob beide Zellversionen hinsichtlich Strombelastbarkeit, Innenwiderstand, Abmessungen und Ladeverfahren kompatibel sind.

GP900DH-EB – 9000mAh Hochstrom

Die GP900DH-EB ist eine leistungsorientierte D-NiMH-Industriezelle mit 9000mAh.

• 1,2V Nennspannung
• 9000mAh Kapazität
• D-/Mono-Baugröße
• Flat Top
• Hochstromausführung

Sie eignet sich insbesondere für professionelle Anwendungen, bei denen neben hoher Kapazität auch eine hohe Leistungsabgabe benötigt wird.

XCell oder GP 9000mAh?

Sowohl XCell als auch GP bieten D-Zellen in der 9000mAh-Klasse.

Die nominelle Kapazität ist damit vergleichbar. Für die Auswahl sind zusätzlich wichtig:

• zulässige Strombelastbarkeit
• Innenwiderstand
• exakte Abmessungen
• Kontaktierung
• Ladeverfahren
• Freigabe für den vorhandenen Akkupack

Eine identische mAh-Angabe bedeutet nicht automatisch, dass beide Zellen elektrisch vollständig identisch sind.

3/2 D NiMH – 14000mAh High Capacity

Die verlängerte 3/2-D-Bauform bietet deutlich mehr Zellvolumen als eine normale D-Zelle.

Bei AKKUman.de finden Sie die XCell 3/2 D mit 14000mAh.

Sie ist verfügbar als:

• Flat-Top-Zelle
• U-Lötfahne
• Z-Lötfahne

Mit 14Ah gehört diese Zelle zu den kapazitätsstärksten NiMH-Einzelzellen im aktuellen Industriezellensortiment.

14000mAh gegenüber 9000mAh

• klassische D: 9000mAh
• 3/2 D: 14000mAh

Die 3/2-D-Zelle bietet rechnerisch rund 55,6% mehr Kapazität.

Dieser Vorteil resultiert vor allem aus dem größeren Zellvolumen. Eine 3/2-D-Zelle ist deutlich länger und deshalb kein direkter mechanischer Ersatz für eine klassische Mono-D-Zelle.

14000mAh gegenüber 8500mAh

Gegenüber einer 8500mAh-D-Zelle besitzt die 14000mAh-3/2-D-Zelle rund 64,7% mehr Kapazität.

Für große Batteriesysteme kann das eine erhebliche zusätzliche Gesamtenergie ermöglichen, sofern die Packkonstruktion ausdrücklich für diese Bauform ausgelegt ist.

Wie viel Energie besitzt eine 14000mAh NiMH-Zelle?

14000mAh entsprechen 14Ah.

Bei 1,2V Nennspannung ergibt sich nominell:

1,2V × 14Ah = 16,8Wh

Eine 9000mAh-D-Zelle besitzt entsprechend ungefähr:

1,2V × 9Ah = 10,8Wh

Damit bietet die 3/2-D-Zelle rund 6Wh mehr nominelle Energie pro Einzelzelle.

3/2 D oder F-Zelle?

Im Markt werden verlängerte D-Zellen teilweise auch mit der Baugröße F in Verbindung gebracht.

Gerade bei älteren Akkupacks und Ersatzteilunterlagen können deshalb Bezeichnungen wie:

• 3/2 D
• F-Zelle
• NiMH F
• 14Ah F-Zelle

auftauchen.

Diese Begriffe sollten jedoch nicht allein für die Ersatzteilbestimmung verwendet werden. Entscheidend sind die tatsächlichen Maße, die Kapazität und die vollständige Herstellerbezeichnung.

D-Zellen mit U-Lötfahne

Mehrere NiMH-D-Zellen sind bei AKKUman.de mit U-Lötfahne verfügbar.

Dazu gehören:

• XCell D 8500mAh U-Lötfahne
• XCell D 9000mAh U-Lötfahne
• XCell 3/2 D 14000mAh U-Lötfahne

Die U-Ausführung wird für Akkupacks benötigt, deren Kontaktierung genau diese Fahnengeometrie vorsieht.

D-Zellen mit Z-Lötfahne

Alternativ sind mehrere Modelle mit Z-Lötfahne verfügbar:

• XCell D 8500mAh Z-Lötfahne
• XCell D 9000mAh Z-Lötfahne
• XCell 3/2 D 14000mAh Z-Lötfahne

U- und Z-Lötfahne unterscheiden sich bei ihrer geometrischen Ausrichtung und sollten entsprechend der bestehenden Packkonstruktion gewählt werden.

Warum vormontierte Lötfahnen bei D-Zellen?

Gerade bei großformatigen Industriezellen erleichtern professionell angebrachte Kontaktfahnen die Weiterverarbeitung.

Vorteile sind:

• definierte Kontaktierungsposition
• passende Packgeometrie
• vereinfachte professionelle Konfektionierung
• kein unnötiges direktes Erwärmen des Zellpols bei der weiteren Verbindung

Bei einer Packreparatur sollten Fahnenlage, Polung und mechanischer Aufbau des Originalpacks übernommen beziehungsweise technisch geprüft werden.

Mono D NiMH Hochstromzellen

Große Kapazität und Hochstromfähigkeit sind nicht automatisch dasselbe.

Einige D-Industriezellen werden ausdrücklich als Hochstromzelle angeboten.

Beispiele sind:

• XCell D 9000mAh Industrie-Hochstrom
• GP GP900DH-EB 9000mAh Hochstrom

Für leistungsintensive Anwendungen sollte daher nicht ausschließlich die mAh-Angabe betrachtet werden.

NiMH D-Zellen für Akkupacks

D- und 3/2-D-Zellen werden in professionellen Batteriesystemen häufig seriell zu höheren Packspannungen verbunden.

Beispiele:

• 2 Zellen = 2,4V
• 3 Zellen = 3,6V
• 4 Zellen = 4,8V
• 5 Zellen = 6,0V
• 6 Zellen = 7,2V
• 8 Zellen = 9,6V
• 10 Zellen = 12,0V
• 20 Zellen = 24,0V

Bei serieller Verschaltung bleibt die Ah-Kapazität grundsätzlich auf dem Niveau einer Einzelzelle.

3/2 D NiMH für große 24V-Akkupacks

Die hohe Kapazität der 3/2-D-Zelle macht sie insbesondere für große ältere beziehungsweise industrielle NiMH-Akkupacks interessant.

20 seriell verschaltete 1,2V-Zellen ergeben beispielsweise:

• 24V Nennspannung
• bei 14000mAh: 14Ah
• nominell rund 336Wh Energie

Genau solche Zellkonfigurationen sind beispielsweise aus älteren E-Bike- und Industrieakkus bekannt.

Mono D NiMH für Not- und Sicherheitstechnik

Großformatige NiMH-Zellen können außerdem in Not-, Sicherheits- und Backup-Systemen eingesetzt werden.

Bei solchen Anwendungen müssen zusätzlich geprüft werden:

• Dauerladefähigkeit
• Temperaturbereich
• Zelltyp
• Ladeelektronik
• Kapazität
• Packspannung
• Kontaktierung

Eine normale Hochkapazitätszelle sollte nicht automatisch als Ersatz für eine ausdrücklich geforderte Hochtemperatur- oder Dauerladezelle verwendet werden.

Mono D NiMH oder Consumer-D-Akku?

Industriezellen und klassische Consumer-D-Akkus erfüllen häufig unterschiedliche Anforderungen.

Consumer D

Diese besitzen meist einen erhöhten Pluspol und sind für Batteriefächer in Taschenlampen, Radios oder ähnlichen Geräten vorgesehen.

Industrie D

Industriezellen sind häufig Flat Top oder besitzen vormontierte Lötfahnen und werden fest innerhalb eines Akkupacks verarbeitet.

Die beiden Produktgruppen sollten deshalb nicht allein anhand der Bezeichnung D beziehungsweise Mono gleichgesetzt werden.

NiMH D oder alkaline Mono D?

Eine klassische alkalische Mono-D-Batterie besitzt typischerweise 1,5V und ist nicht wiederaufladbar.

Eine NiMH-D-Zelle besitzt dagegen:

• typischerweise 1,2V Nennspannung
• wiederaufladbare Nickel-Metallhydrid-Chemie

Ob ein Gerät sowohl 1,5V-Batterien als auch 1,2V-Akkus unterstützt, richtet sich nach der jeweiligen Gerätefreigabe.

NiMH D oder NiCd D?

Großformatige D-Zellen existieren ebenfalls in NiCd-Technologie.

NiMH und NiCd besitzen typischerweise beide 1,2V Nennspannung, unterscheiden sich jedoch bei Zellchemie, Ladecharakteristik und weiteren elektrischen Eigenschaften.

Ein NiCd-Pack sollte deshalb nicht allein wegen gleicher Spannung auf NiMH-Zellen umgebaut werden.

Welche D-NiMH-Zelle brauche ich?

Prüfen Sie vor der Bestellung:

• NiMH-Zellchemie
• 1,2V Nennspannung
• 1/2 D, D oder 3/2 D
• Kapazität
• Durchmesser
• Zelllänge
• Standard- oder Hochstromausführung
• Flat Top, U- oder Z-Lötfahne
• Zellzahl des Akkupacks
• Packspannung
• Ladeverfahren

Häufige Fragen zu Mono D NiMH Industriezellen

Welche Spannung hat eine NiMH-D-Zelle?

Eine einzelne D-NiMH-Zelle besitzt typischerweise 1,2V Nennspannung.

Was bedeutet Mono D?

Mono ist die in Deutschland verbreitete Bezeichnung für die internationale D-Baugröße.

Was ist HR20?

HR20 ist eine IEC-Bezeichnung für wiederaufladbare Nickel-Metallhydrid-Zellen im D-Format.

Welche Kapazitäten gibt es bei AKKUman?

Die aktuelle Kategorie umfasst 1/2-D-Zellen mit 3500mAh, klassische D-Zellen mit 8500 beziehungsweise 9000mAh sowie 3/2-D-Zellen mit 14000mAh.

Welche Mono-D-Zellen sind Hochstromzellen?

Unter anderem die XCell 9000mAh und GP GP900DH-EB werden als Hochstrom- beziehungsweise Industrie-Hochstromzellen angeboten.

Was ist eine 3/2-D-Zelle?

Eine 3/2-D-Zelle besitzt ungefähr den D-Durchmesser, ist aber deutlich länger als eine klassische Mono-D-Zelle. Dadurch ist eine wesentlich höhere absolute Kapazität möglich.

Ist 3/2 D dasselbe wie F?

Die Begriffe werden im Markt teilweise miteinander in Verbindung gebracht. Für den Austausch sollten jedoch niemals nur Kurzbezeichnungen verwendet werden. Entscheidend sind exakte Abmessungen und die vollständige Zellreferenz.

Gibt es D-Zellen mit Lötfahne?

Ja. XCell-D- und 3/2-D-Zellen sind bei AKKUman.de mit U- und Z-Lötfahne erhältlich.

Wie viel mehr Kapazität hat 3/2 D mit 14000mAh gegenüber 9000mAh?

14000mAh entsprechen gegenüber 9000mAh rund 55,6% mehr nomineller Kapazität.

Kann ich 8500mAh durch 9000mAh ersetzen?

Nicht automatisch. Auch Strombelastbarkeit, Innenwiderstand, Abmessungen und Ladeverfahren müssen zur Anwendung passen.

Kann ich eine normale D-Zelle durch 3/2 D ersetzen?

Normalerweise nicht. Eine 3/2-D-Zelle ist deutlich länger und benötigt entsprechend mehr Einbauraum.

Mono D & 3/2 D NiMH Industriezellen bei AKKUman.de kaufen

Bei AKKUman.de finden Sie großformatige NiMH-Industriezellen für professionelle Akkupacks, Geräte, Reparatur und Fertigung.

Das Sortiment reicht von kompakten 1/2-D-Zellen mit 3500mAh über klassische Mono-D-Hochstromzellen mit 8500 beziehungsweise 9000mAh bis zu besonders kapazitätsstarken 3/2-D-Zellen mit 14000mAh.

Viele XCell-Modelle erhalten Sie zusätzlich mit U- oder Z-Lötfahne für bestehende Packgeometrien.
